鉄筋曲げ機
OKB-65A
シリーズ最強の曲げ加工能力を持った大型汎用機。
鉄筋曲げ機
- スライド方式曲げ角度設定装置で、曲げ角度をワンタッチ操作で設定が可能。
- 3種類の曲げ角度をレバーのワンタッチ操作で切り替えが可能。
- タッチピン、割出板が不要で優れた静粛性・作業性・安全性を実現。
- 最大D64(SD390相当)の鉄筋を加工可能。
- 油圧クランプ装置の装備可能。
- オイルバス減速機を使用。クラッチ内蔵で低騒音を実現し、耐久性も抜群。
- 変速機構付き減速機であるので、ローラー回転速度の切り替えが可能。

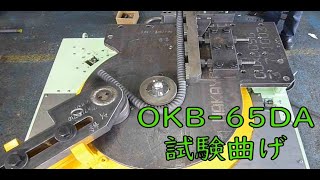

動画を見る
同時曲げ可能本数
表は横にスライドして見ることができます。
| SD345相当品 | SD390相当品 | SD490相当品 | |
|---|---|---|---|
| D32 | 2 | 2 | 2 |
| D35 | 2 | 2 | 2 |
| D38 | 2 | 2 | 2 |
| D41 | 1 | 1 | 1 |
| D51 | 1 | 1 | 1 |
| D64 | 1 | 1 | - |
仕様
表は横にスライドして見ることができます。
| モーター | 7.5kw |
| 180°曲げ速度 50Hz低速 50Hz高速 60Hz低速 60Hz高速 | 28秒 18秒 24秒 15秒 |
| 機械寸法(注1) | 全高：1072mm 全幅：1528(1710)mm 奥行：1528(1708)mm |
| 作業高さ | 863mm |
| 重量 | 3100kg |
| センターピン | Φ95 |
| 電源コードのサイズ (30m以内) | 8.0m㎡ |
| ブレーカー容量 | 90A以上 |
| 付属センターローラー | お問い合わせください |
| オプション | お問い合わせください |
曲げ速度は材質や加工方法によって変動します。
詳細情報
| 注釈1 | ( )は、吊りフック・ローラーアームを含む寸法です。 |
