鉄筋円形曲げ機

OKR-HC

油圧シリンダーにより、均一なR曲げ・L字曲げ・U字曲げ加工に対応した円形曲げ機

鉄筋円形曲げ機

  • 一定で均一なR曲げ加工を実現。
  • サブローラーの位置をデジタル表示。
  • オイルバス減速機を採用し、低騒音で優れた耐久性を実現。
  • 鉄筋径を変えてもU字型ワッシャを取り替えるだけで加工が可能。
  • 材料のクランプを油圧で行うので、材料のセット・取り出しが容易。
  • メインローラーの回転時間をタイマーで設定可能(0.1秒単位)。

この製品について問い合わせる

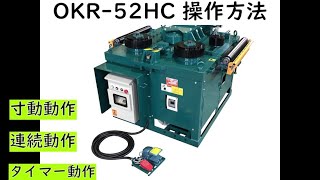

動画を見る

最小曲げ直径/内径(mm)

表は横にスライドして見ることができます。

OKR-32HCOKR-45HCOKR-52HC
D10330/330/330
D13330/330/330
D16350/350/350
D19350/350/350
D22400/400/4001200/1200/1200
D25500/500/5001200/1200/1200
D29600/700/8001200/1200/1200
D32800/100/-1200/1200/12001500/1500/1500
D351200/1200/12001600/1600/1600
D381200/1400/15001600/1600/1600
D411500/1700/-1700/1700/1700
D511800/1800/2000

※表中の数値は目安であり、実際の寸法は多少増減することがあります。使用材質は SD345相当/SD390相当/SD490相当 となっています。

詳細情報

　　　　　　　　　OKR-32HCOKR-45HCOKR-52HC
曲げ機モーター2.2kw3.7kw5.5kw
油圧ポンプモーター0.3kw1.5kw0.75kw
メインロール回転数
50Hz低速
50Hz高速
60Hz低速
60Hz高速
10.4rpm
16.7rpm
12.5rpm
20rpm
8.6rpm
14.9rpm
10.3rpm
17.9rpm
5.8rpm
10rpm
7rpm
12rpm
機械寸法全高： 910mm
全幅：850mm
奥行：990mm		全高： 970mm
全幅：1070mm
奥行：1210mm		全高： 1000mm
全幅：1400mm
奥行：1500mm
作業高さ795mm796mm882mm
重量520kg1150kg1900kg
モーター起動・停止方式・2点押ボタンスイッチ
・フットスイッチ
・タイマー		・2点押ボタンスイッチ
・フットスイッチ
・タイマー		・2点押ボタンスイッチ
・フットスイッチ
・タイマー
電源コードのサイズ
(30m以内)		5.5m㎡8.0m㎡8.0m㎡
ブレーカー容量30A以上50A以上75A以上
