鉄筋曲げ機

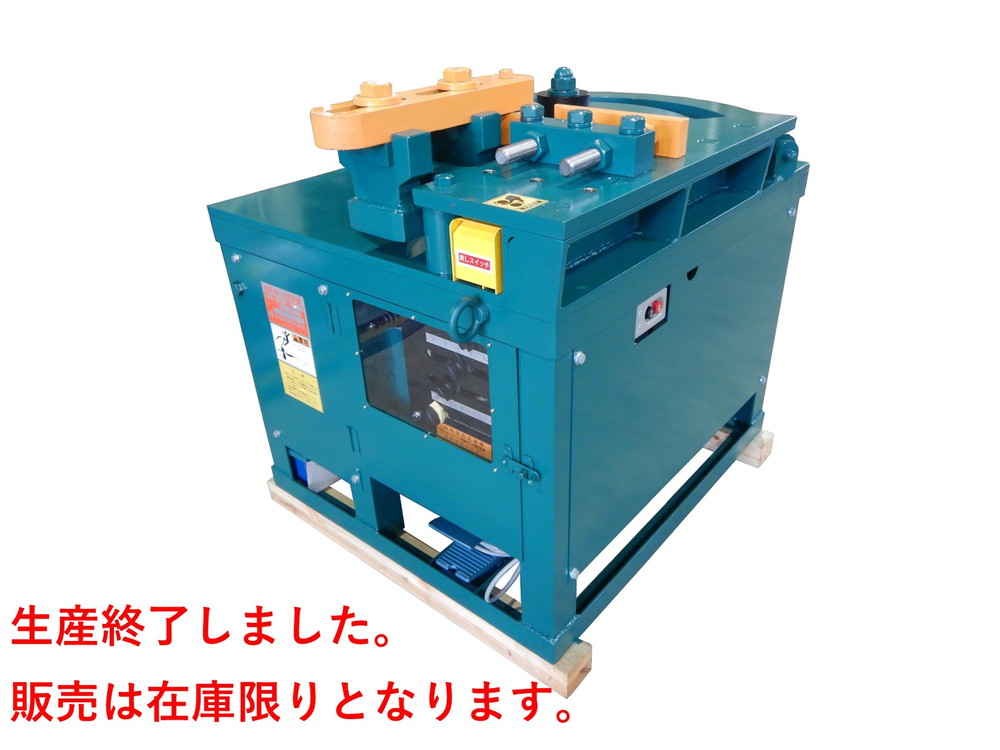

OKB-32A
大R用ローラーのオプションを揃え、様々な加工に対応したタイプ
鉄筋曲げ機
- スライド方式曲げ角度設定装置で、曲げ角度をワンタッチ操作で設定が可能。
- 3種類の曲げ角度をレバーのワンタッチ操作で切り替えが可能。
- タッチピン、割出板が不要で優れた静粛性・作業性・安全性を実現。
- オイルバス減速機を使用。クラッチ内蔵で低騒音を実現し、耐久性も抜群。
- 変速機構付き減速機であるので、ローラー回転速度の切り替えが可能。
- フットスイッチ方式で遠隔操作が可能。
同時曲げ可能本数
表は横にスライドして見ることができます。
| SD345相当品 | SD390相当品 | SD490相当品 | |
|---|---|---|---|
| D16 | 3 | 3 | 3 |
| D19 | 2 | 2 | 2 |
| D22 | 1 | 1 | 1 |
| D25 | 1 | 1 | 1 |
| D29 | 1 | 1 | - |
| D32 | 1 | - | - |
仕様
表は横にスライドして見ることができます。
| モーター | 2.2kw |
| 180°曲げ速度 50Hz低速 50Hz高速 60Hz低速 60Hz高速 | 9.6秒 6秒 8秒 5秒 |
| 機械寸法(注1) | 全高：860mm 全幅：770mm 奥行：840(960)mm |
| 作業高さ | 740mm |
| 重量 | 420kg |
| センターピン | Φ40 |
| 付属センターローラー (注2) | Φ53, 64, 73, 88, 98, 125 |
| オプション | ・大R曲げ装置 ・大Rローラー Φ250, Φ300-400, Φ500-600 |
| 電源コードのサイズ(30m以内) | 5.5m㎡ |
| ブレーカー容量 | 30A以上 |
曲げ速度は材質や加工方法によって変動します。
詳細情報
| 注釈1 | ( )は、吊りフックを含む寸法です。 |
| 注釈2 | 表記されていないセンターローラーは別売りとなります。 |
製品カタログを見る-
大R曲げ装置
-
大RローラーΦ250
-
大RローラーΦ300-400
-
大RローラーΦ500-600
